碾磨機-
研磨設備（三環中速超細研磨設備）主要適用于對中、低硬度，莫氏硬度≤6級的非易燃易爆的脆性物料的超細粉加工，如方解石、白堊、石灰石、白云石、炭黑、高嶺土、膨潤土、滑石、云母、菱鎂礦、伊利石、葉臘石、蛭石、海泡石、凹凸棒石、累托石、硅藻土、重晶石、石膏、明礬石、石墨、螢石、磷礦石、鉀礦石、浮石等100多種物料，細粉成品粒度在325-3000目之間任意調節，產量可達0.4-4.5噸每小時。
碾磨機-研磨設備的工作原理：
工作時，主機電動機通過減速器帶動主軸及轉盤旋轉，轉盤邊緣的輥銷帶動幾十個磨輥在磨環滾道內滾動。
大塊物料經錘式破碎機破碎成小顆粒后由提升機送入儲料倉，再經過震動給料機和傾斜的進料管，將物料均勻地送到轉盤的上部的散料盤上。
物料在離心力的作用下散向圓周邊，并落入磨環的滾道內被環輥沖擊、滾輾、研磨，經過三層環道的加工變成粉體，高壓風機通過抽吸作用將外部空氣吸入機內，并將粉碎后的物料帶入選粉機內。
選粉機內旋轉的葉輪使粗物料回落重磨，符合要求的細粉則隨氣流進入旋風集粉器并由其下部的卸料閥排出即為成品，而帶有少量細粉塵的氣流則經過脈沖除塵器凈化后通過風機和消聲器排出。

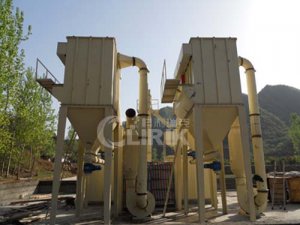

碾磨機-研磨設備全套配置包括錘式破碎機、斗式提升機、儲料倉、震動給料機、微粉磨主機、變頻分級機、雙聯旋風集粉器、脈沖除塵系統、高壓風機、空氣壓縮機、電器控制系統。
碾磨機-研磨設備的性能特點：
1.高效、節能
在成品細度及電動機功率相同的情況下，比氣流磨、攪拌磨、球磨機的產量高一倍以上。
2.易損件使用壽命長
磨輥、磨環采用特殊材料鍛制而成，從而使利用程度大大提高。在物料及成品細度相同的情況下，比沖擊式破碎機與渦輪粉碎機的磨損件使用壽命長2-5倍，一般可達一年以上，加工碳酸鈣、方解石時，使用壽命可達2-5年。
3.安全可靠性高
因磨腔內無滾動軸承、無螺釘，所以不存在軸承及其密封件易損的問題，不存在螺釘易松動而毀壞機器的問題。
4.產品細度高
產品細度一次性可達到D97≤5μm。
5.環保、清潔
采用脈沖除塵器捕捉粉塵，采用消聲器降低噪聲，具有環保、清潔的特點
碾磨機-研磨設備技術參數：
|
型號 |
HGM80 |
HGM90 |
HGM100 |
HGM100A |
HGM125 |
|
平均工作直徑/mm |
800 |
930 |
1035 |
1300 |
|
環道數量/層 |
3 |
3～4 |
3 |
4 |
4 |
|
磨輥數量/個 |
21 |
24～32 |
27 |
34～36 |
40～44 |
|
主軸轉速/r.p.min |
230～240 |
200～220 |
180～200 |
135～155 |
|
入料粒度/mm |
≦20 |
|
成品粒度范圍/um(mesh) |
5-47(325~2500) |
|
成品產量t/H |
0.5-4.5 |
0.6-6.5 |
0.7-7 |
1-8.5 |
1.5-12 |
|
安裝外形長*寬*高/m |
13.9*4*6.2 |
14.7*4.8*7.2 |
18*4.6*8.6 |
14*9*10.25 |
|
整機容量/KW |
145-165 |
185-204 |
263 |
263-290 |
380-43 |
